LS-Splitterschutzzelle Unbekannte Bauart - Muna Kampstüh |
Hersteller |
unbekannt |
RL-Kennziffer |
unbekannt |

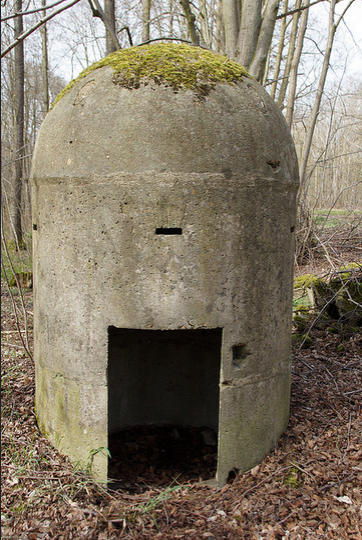

![Bild der LS-Zelle](img/eb/eb-muna.jpg)
Bild |
Kapazität |
1-2 Personen |
Gesamthöhe über Fundament |
255 cm |
Außenhöhe bis Deckelansatz |
180 cm |
Höhe des Deckels |
75 cm |
Lichte Höhe |
190 cm |
Umfang |
490 cm |
Außendurchmesser |
155 cm |
Innendurchmesser |
95 cm |
Fläche Innenraum |
0,71 m² |
Volumen Innenraum |
1,35 m³ |
Wandstärke |
30 cm |
Armierung |
vorhanden, Art unbekannt |
Fundamentabmessungen (Durchmesser) |
unbekannt |
Maße Einstiegsluke außen (BxH) |
60 x 91 cm |
Maße Einstiegsluke innen |
nicht messbar |
Höhe der Einstiegsluke über Fundament |
20 cm |
Maße des Notausstiegs außen |
kein Notausstieg |
Maße des Notausstiegs innen |
kein Notausstieg |
Höhe des Notausstiegs über Fundament |
kein Notausstieg |
Maße der Sehschlitze außen (BxH) |
12 x 4,5 cm |
Maße der Sehschlitze innen (BxH) |
nicht messbar |
Anzahl der Sehschlitze |
6 |
Anzahl Scharniere an Einstiegsluke |
2 |
Breite der Scharnierflügel |
nicht vorhanden |
Höhe des Zellenbodens |
unbekannt |
Anzahl der Deckelbefestigungen |
6 |
Gewicht |
geschätzt 5-6 t |
Sonstiges |
- Halbrunder Deckel mit Transporthaken
- Türscharniere rechts angebracht
- zusammengesetzt aus zwei Rohrsegmenten und Deckel (Höhen v.u.n.o: 80 / 100 / 75 cm)
- wahrscheinlich früher mit Stahltür
- Scharniereisen durch Wand mit Gegenstück verschraubt
|
